CG1-2H
 |
Машина
для резки балки CG1-2 состоит из корпуса каретки линейного перемещения
режущего инструмента, механизма вертикального перемещения режущего
инструмента, платы управления, газораспределителя, резака и рельса с
зажимом. Машина изготовлена главным образом из алюминиевого сплава для
уменьшения веса. Соответствующие части связаны с
корпусом каретки режущего инструмента, в которых установлены двигатель,
редуктор и механизм включения сцепления. Каретка
корпуса движется по рельсу посредством фрикционных роликов. Механизм
вертикального перемещения режущего инструмента крепится в держателе корпуса
каретки. Зубчатая рейка, подпертая четырьмя роликами, перемещается
вертикально посредством механизма. Режимами машины управляет печатная плата,
установленная в корпусе.
Кол-во резаков:
1
Скорость, мм/мин:
50-750
Толщина металла, мм:
6 - 60
Высота балки, мм:
150-800
Ширина полки балки, мм:
150-400
Питание, В/Гц:
АС220/50
Вес, кг:
30,0
Габариты, мм:
250х1200х250
|
 |

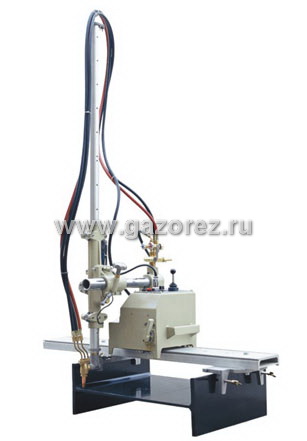

CG1-2A |
Модель
CG1-2A предназначена для автоматизированной резки двутавровых балок и
швеллеров с высотой 150-1600мм. Перемещение резака и машины осуществляется с
помощью электродвигателей с плавной регулировкой скорости. Управление
осуществляется с помощью джойстика. Резка может осуществляться не только
перпендикулярно к продольной оси балки, но и под углом к ней до 45 градусов.
Оборудование является полным аналогом Minimantis II (Koike, Япония).
Кол-во резаков: 1
Скорость, мм/мин: 50-750
Толщина металла, мм: 6 - 60
Высота балки, мм: 150-1600
Ширина полки балки, мм: 150-800
Питание, В/Гц: АС220/50
Вес, кг: 37,5
Габариты, мм: 510х1200х500 |
