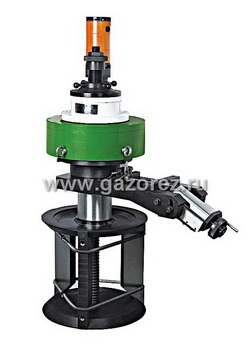

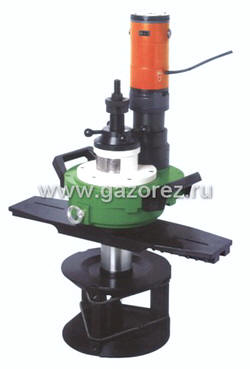

Фаскосниматели серии ТТ
(P3-PG, ISY) для механической обработки торцов труб под
сварку предназначены для выравнивания торцов и снятия фаски с наружней и
внутренней кромки, а также в ряде случае для расточки внутреннего

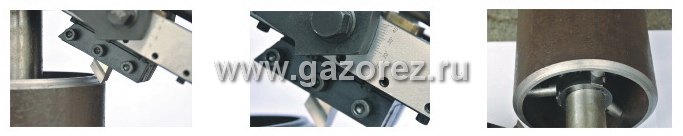

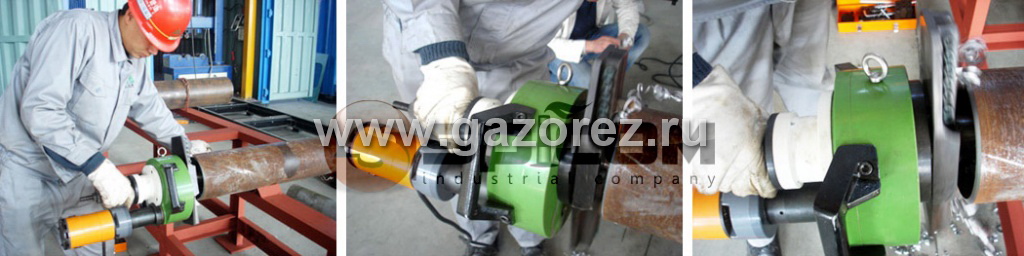

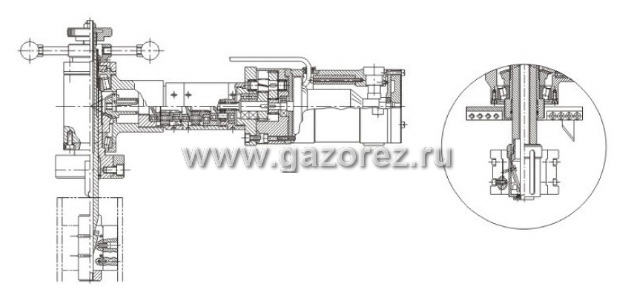

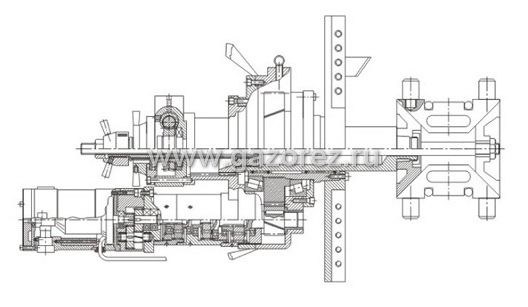

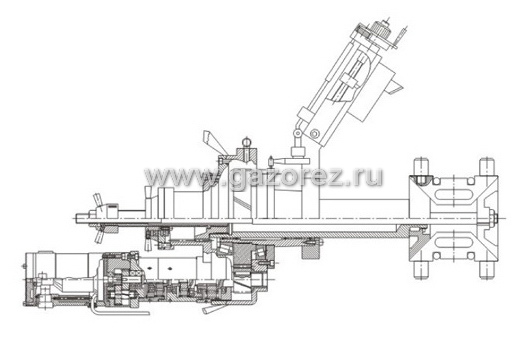

диаметра. Фаскосниматель для труб ТТ
(P3-PG, ISY) крепится на внутреннюю поверхность трубы с
помощью 3-х самоцентрирующихся кулачков. Резцовые головки у данных
агрегатов, в зависимости от модели, имеют несколько резцедержателей.
В агрегат для снятия фаски можно
установить одновременно несколько разных резцов, в зависимости от
требуемой операции с трубой, и выполнять несколько операций
одновременно. Например: торцевание кромки трубы, снятие наружной фаски,
расточку внутреннего диаметра. Осевая подача резцовой головки
осуществляется вручную, что позволяет контролировать весь процесс
оператору. Все представленные агрегаты для снятия фаски с труб
оснащаются электрическим приводом 220В и пневмоприводом.
- Скачать паспорт на агрегаты
ТТ
(P3-PG, ISY)
- Видео машин в работе можно посмотреть в
разделе
"ВИДЕО"
Краткие технические характеристики
|
Модель |
Диаметр
труб,
мм |
Маx.
толщина стенки,
мм |
Ход
подачи резца,
мм |
Частота
вращения/подача
мм/об |
Привод |
Вес,
кг |
|
внутр. |
нар.
|
Электро |
Пневмо |
|
ТТ-М-53 |
|
8-53 |
8 |
|
56 |
220/1400
В/Вт |
- |
|
|
ТТ-М-63 |
|
28-63 |
12 |
|
52 |
220/1400
В/Вт |
- |
|
|
ТТ-28 |
16-24 |
20-28 |
15 |
35 |
58 |
220/800
В/ВТ |
650 л/мин |
12 |
|
ТТ-80 |
28-76 |
32-80 |
15 |
35 |
55 |
220/800
В/ВТ |
960 л/мин |
16 |
|
ТТ-150 |
65-159 |
73-180 |
20 |
50 |
34 |
220/800
В/ВТ |
1000 л/мин |
27 |
|
ТТ-250 |
80-240 |
90-270 |
15 |
55 |
16 |
220/800
В/ВТ |
1000 л/мин |
43 |
|
ТТ-250-2 |
80-240 |
90-270 |
75 |
55 |
16 /
0,15 |
220/900
В/ВТ |
1000 л/мин |
55 |
|
ТТ-351 |
170-330 |
180-351 |
20 |
55 |
16 |
220/800
В/ВТ |
1000 л/мин |
61 |
|
ТТ-351-2 |
170-330 |
180-351 |
75 |
55 |
14 /
015 |
220/900
В/ВТ |
1000 л/мин |
72 |
|
ТТ-630 |
305-600 |
325-630 |
15 |
55 |
10 |
220/2000
В/ВТ |
1000 л/мин |
125 |
|
ТТ-630-2 |
300-600 |
325-630 |
75 |
55 |
10 /
0,15 |
220/2000
В/ВТ |
1000 л/мин |
167 |
|
ТТ-850 |
605-820 |
625-850 |
15 |
55 |
8 |
220/2000
В/ВТ |
1300 л/мин |
350 |
|
ТТ-850-2 |
600-820 |
625-850 |
75 |
55 |
8 /
0,15 |
220/2200
В/ВТ |
1300 л/мин |
360 |
|
ТТ-1050 |
800-1020 |
820-1050 |
15 |
55 |
7 |
220/2500
В/ВТ |
1300 л/мин |
650 |
|
ТТ-1050-2 |
820-1020 |
820-1050 |
75 |
55 |
7 /
0,15 |
220/2500
В/ВТ |
1300 л/мин |
670 |
|
ТТ-1300 |
1030-1280 |
1050-1300 |
15 |
55 |
5 |
220/2500
В/ВТ |
1500 л/мин |
670 |
|
ТТ-1300-2 |
1030-1280 |
1050-1300 |
75 |
55 |
5 /
0,15 |
220/2500
В/ВТ |
1500 л/мин |
680 |
|
ТТ-1500 |
1270-1470 |
1300-1500 |
15 |
55 |
4 |
220/2500
В/ВТ |
1500 л/мин |
680 |
|
ТТ-1500-2 |
1270-1470 |
1300-1500 |
75 |
55 |
4 /
0,15 |
220/2500
В/ВТ |
1500 л/мин |
680 |
Агрегаты для
снятия фаски с труб ТТ
(P3-PG, ISY) – предназначены для подрезки
торцов и разделки под сварку труб с наружным диаметром от 16 до 1500 мм.
Привод: пневмо и электро 220В. Агрегаты начиная с модели ТТ-1050
поставляются под заказ.
Агрегаты для снятия
фаски серии ТТ-М разработаны для снятия фаски с труб диаметром от 8
до 63 мм. Компактный корпус и облегчённая конструкция позволяет
обрабатывать трубы непосредственно на месте ремонта, в стеснённых
условиях, также может быть использован как стационарный станок при
длительном ремонте трубопроводов.
Универсальность режущих кромок позволяет снимать фаску с труб из любых
материалов, включая композиционные. Труба зажимается в суппорт без
особых усилий, а режущие кромки подводятся к ней механическим путём.
Агрегат оснащён мощным немецким двигателем фирмы Metabo, который
обеспечивает высокую производительность и стабильность в работе. |
|
 |
ТТ-М-53 |
Внутренний Ø труб, мм:
Наружний Ø труб, мм: 8-53
Макс.
толщина стенки, мм: 8
Ход
резца за оборот, мм:
Частота вращения, об/мин: 56
Электропривод, В/вт: 220/1400
Пневмопривод, л/мин
Вес: 10 кг |
|
|
|
ТТ-М-63 |
Внутренний Ø труб, мм:
Наружний Ø труб, мм: 8-63
Макс.
толщина стенки, мм: 12
Ход
резца за оборот, мм:
Частота вращения, об/мин: 52
Электропривод, В/вт: 220/1400
Пневмопривод, л/мин
Вес: 11 кг |
|
|
 |
ТТ-28
P3-PG 28
ISY-28
|
Внутренний Ø труб, мм: 16-24
Наружний Ø труб, мм: 20-28
Макс.
толщина стенки, мм: 15
Ход
резца, мм: 35
Ход
резца за оборот, мм:
Частота
вращения, об/мин: 58
Электропривод, В/вт: 220/800
Пневмопривод, л/мин 650
Вес: 12 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30° и
37°, 1 для снятия внутренней фаски 15°
|
|
|
 |
ТТ-80
P3-PG 80
ISY-80
|
Внутренний Ø труб, мм: 28-76
Наружний Ø труб, мм: 32-80
Макс.
толщина стенки, мм: 15
Ход
резца, мм: 35
Ход
резца за оборот, мм:
Частота
вращения, об/мин: 55
Электропривод, В/вт: 220/800
Пневмопривод, л/мин 960
Вес: 16 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30° и
37°, 1 для снятия внутренней фаски 15°
|
|
|
 |
ТТ-150
P3-PG 150
ISY-150 |
Внутренний Ø труб, мм: 65-159
Наружний Ø труб, мм: 73-180
Макс.
толщина стенки, мм: 20
Ход
резца, мм: 50
Ход
резца за оборот, мм:
Частота
вращения, об/мин: 34
Электропривод, В/вт: 220/800
Пневмопривод, л/мин 1000
Вес: 27 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30° и
37°, 1 для снятия внутренней фаски 15°
|
|
|
 |
ТТ-250
P3-PG
250
ISY-250
|
Внутренний Ø труб, мм: 80-240
Наружний Ø труб, мм: 90-270
Макс.
толщина стенки, мм: 15
Ход
резца, мм: 55
Ход
резца за оборот, мм:
Частота
вращения, об/мин: 16
Электропривод, В/вт: 220/800
Пневмопривод, л/мин 1000
Вес: 43 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30° и
37°, 1 для снятия внутренней фаски 15°
|
|
|
 |
ТТ-250-2
P3-PG
250-2
ISY-250-2
|
Внутренний Ø труб, мм: 80-240
Наружний Ø труб, мм: 90-270
Макс. толщина стенки, мм: 75
Ход
резца, мм: 55
Ход
резца за оборот, мм: 0,15
Частота вращения, об/мин: 16
Электропривод, В/вт: 220/800
Пневмопривод, л/мин 1000
Вес: 55 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
 |
ТТ-351
P3-PG
351
ISY-351
|
Внутренний Ø труб, мм: 170-330
Наружний Ø труб, мм: 90-270
Макс. толщина стенки, мм: 20
Ход
резца, мм: 55
Ход
резца за оборот, мм:
Частота вращения, об/мин: 16
Электропривод, В/вт: 220/900
Пневмопривод, л/мин 1000
Вес: 61 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
|
|
ТТ-351-2
P3-PG
351-2
ISY-351-2
|
Внутренний Ø труб, мм: 170-330
Наружний Ø труб, мм: 90-270
Макс. толщина стенки, мм: 75
Ход
резца, мм: 55
Ход
резца за оборот, мм: 0,15
Частота вращения, об/мин: 14
Электропривод, В/вт: 220/900
Пневмопривод, л/мин 1000
Вес: 72 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
 |
ТТ-630
P3-PG
630
ISY-630
|
Внутренний Ø труб, мм: 305-600
Наружний Ø труб, мм: 325-630
Макс. толщина стенки, мм: 15
Ход
резца, мм: 55
Ход
резца за оборот, мм:
Частота вращения, об/мин: 10
Электропривод, В/вт: 220/2000
Пневмопривод, л/мин 1000
Вес: 125 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
 |
ТТ-630-2
P3-PG
630-2
ISY-630-2
|
Внутренний Ø труб, мм: 305-600
Наружний Ø труб, мм: 325-630
Макс. толщина стенки, мм: 75
Ход
резца, мм: 55
Ход
резца за оборот, мм: 0,15
Частота вращения, об/мин: 10
Электропривод, В/вт: 220/2000
Пневмопривод, л/мин 1000
Вес: 167 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
 |
ТТ-850
P3-PG 850
ISY-850
|
Внутренний Ø труб, мм: 605-820
Наружний Ø труб, мм: 625-850
Макс. толщина стенки, мм: 15
Ход
резца, мм: 55
Ход
резца за оборот, мм:
Частота вращения, об/мин: 8
Электропривод, В/вт: 220/2000
Пневмопривод, л/мин 1300
Вес: 190 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
 |
ТТ-850-2
P3-PG 850-2
ISY-850-2
|
Внутренний Ø труб, мм: 605-820
Наружний Ø труб, мм: 625-850
Макс. толщина стенки, мм: 75
Ход
резца, мм: 55
Ход
резца за оборот, мм: 0,15
Частота вращения, об/мин: 8
Электропривод, В/вт: 220/2000
Пневмопривод, л/мин 1300
Вес: 360 кг
В
комплект входят 4 резца: 1 торцовочный, 2 для снятия наружной фаски 30°
и 37°, 1 для снятия внутренней фаски 15°
|
|
|

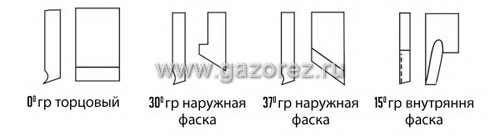

Резцы для фаскоснимателей серии ТТ (P3-PG,
