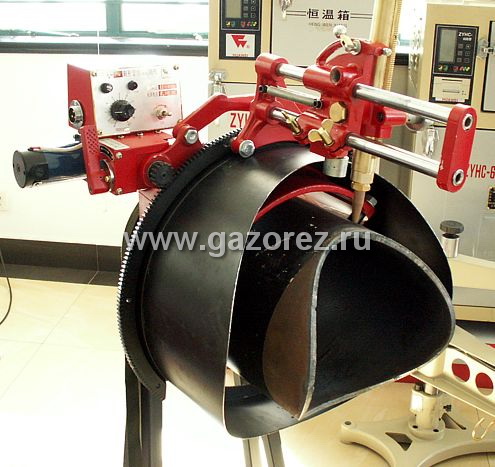

Машины серии "HK" седельной конструкции предназначены для резки торцов
труб по шаблону. Резак в этих машинах перемещается по жёсткой зубчатой
подковообразной направляющей. Выпускается восемь модификаций машин для
труб различного диаметра от 38 до 1219мм. Каждая модель машины
рассчитана на 3-4 диаметра трубы. Машины серии "НК" могут оснащаться
специальными шаблонами для фигурной резки края трубы. Имеются
стандартные наборы шаблонов для наиболее часто встречающихся трубных
соединений, на заказ могут быть изготовлены шаблоны специальной
конфигурации.
Аналог седельной машины для резки труб
Saddle Machine с приспоблением для
резки по контуру Contour Cutting Attachment компании Mathey Dearman
(США)
|
Модель |
Габариты
ДхШхВ, мм |
Паспорт |
Электрический привод |
d труб, мм |
Толщина стенки трубы, мм |
Высота кривой, мм |
Скорость резки, об./мин |
Вес, кг |
|
НК-102 |
560х505х485 |
 |
220/50Hz |
38-102 |
6-50 |
80 |
0,14-5,8 |
15,0 |
|
НК-203 |
560х505х485 |
78-203 |
110 |
0,14-2,5 |
29,0 |
|
НК-305 |
570х590х570 |
152-305 |
110 |
0,14-2,0 |
36,5 |
|
НК-500 |
780х820х660 |
305-500 |
110 |
0,6-1,1 |
30,4 |
|
НК-660 |
|
|
508-660 |
|
|
56,7 |
|
НК-762 |
|
|
610-762 |
|
|
63,5 |
|
НК-711 |
|
|
711-914 |
|
|
99,8 |
|
НК-1016 |
|
|
1016-1219 |
|
|
115,7 |
|
