Переносные
машины для вырезки отверстий в трубах. Используются при выполнении
Т-образных соединений труб в сосудах высокого давления и
теплообменниках. Для сварки трубного узла необходимо вырезать отверстие
на главной трубе.
Машина вырезает отверстия под различными углами. В состав входит блок
управления, горелка и самозажимной механизм. Каждый модуль крепится к
главной раме. Горелка, оснащенная зажимной муфтой, приводится во
вращение вручную без применения электропривода и фиксируется в точке
реза. Блок управления расположен сверху на корпусе машины, что
обеспечивает лёгкий доступ для управления и обслуживания.
|
|
![](images/cg_trub/hk600d.jpg) |
HK-600D
![Скачать паспорт на машину CG2-11G](images/pdf.gif) |
Машина HK-600D представляет собой самозажимной
механизм с автоматическим подъёмом и опусканием горелки. Самозажимной
механизм спроектирован по правилам тригонометрии таким образом, чтобы
механическое оборудование точно отслеживало все изменения формы поверхности
цилиндра, в результате чего горелка перемещается как по направляющей. При
разработке модели решены задачи по снижению веса машины и созданию удобного
дизайна. Для защиты трубы от кручения в моделях используется непрерывно
вращающийся газораспределитель.
Машина для вырезки отверстий
диаметром 80-600 мм в трубах диаметром до 3000 мм.
Диаметр вырезаемого отверстия не более 1/2 диаметра трубы.
Толщина стенки 5-50 мм
Скорость 0,14-1,2 об/мин
Вес 50 кг |
|
![](images/cg_trub/cg2-800.jpg) |

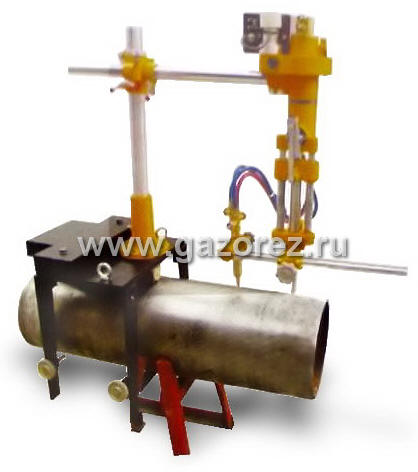

CG2-800
![Скачать паспорт на машину CG2-800](images/pdf.gif) |
При помощи составных опор, которые базируются
непосредственно на трубе, машина CG2-800 позволяет
вырезать круглые отверстия различных диаметров. Резак использует редуктор,
чтобы регулировать длину оси и вращать горелку. При помощи специального
устройства достигается контроль высоты резака над поверхностью трубы.
Благодаря консольной конструкции машины имеется возможность вырезать
отверстия даже на конце трубы. Машина CG2-800 позволяет значительно
увеличить производительность и уменьшить количество затрачиваемого труда
оператора машины, и в тоже время обеспечивает качественные поверхности реза.
Машина для вырезки отверстий
диаметром 90-800 мм в трубах диаметром до 3000мм.
Диаметр вырезаемого отверстия не более 1/2 диаметра трубы.
Толщина стенки 8-100 мм
Скорость 0,2-1,7 об/мин
Вес 45 кг |
|
|
|
