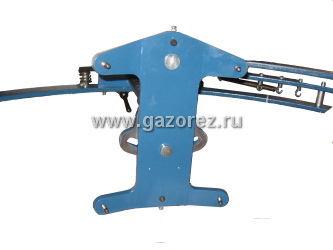

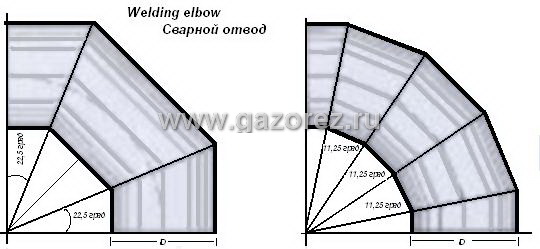

Машина для резки труб на сегменты серии EVRSG предназначена для газокислородной (или плазменной) резки труб при производстве сварных отводов, как в условиях цеха, так и в полевых условиях. Выпускаются несколько моделей EVRSG, каждая из которых предназначена для резки труб в определенном диапазоне диаметров. Линейка машин режет трубы диаметром от 65 мм до 1700 мм на сегменты под углом от 0 до 22,5 град к осевой линии трубы. Устройство состоит из двух колец, одно из которых прочно фиксируется на трубе при помощи винтовых зажимов сверху и снизу, а второе кольцо может наклоняться относительно первого на угол до 22,5 град.

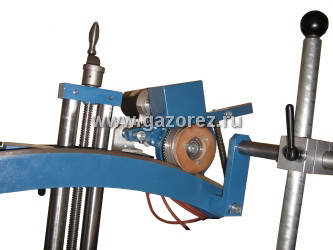

Кронштейн с машинным резаком, установленный на втором поворотном кольце, вращается на подшипниках вокруг трубы, в то время как остальная часть машины и труба остаются неподвижными. Положение резака над трубой и угол наклона резака для получения фаски под углом до 30 градусов регулируются отдельно.

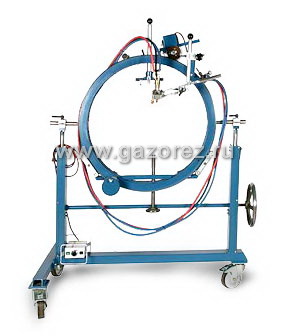

Машина для резки труб EVRSG комплектуется ручным или электрическим приводом 230 В, 50 Гц с возможностью регулировки скорости перемещения резака вокруг трубы и направления вращения. Дополнительно под заказ EVRSG комплектуется шасси на колесах для работы устройства в цеху, что позволяет установить машину наклонного реза EVRSG одним рабочим и без использования подъемных механизмов.
По заказу на машине EV-RSG может быть установлен кронштейн под плазматрон вместо кронштейна под газокислородный резак.

Технические характеристики:

Базовая комплектация:

1. Устройство наклонного реза EVRSG (с ручным или электрическим приводом)

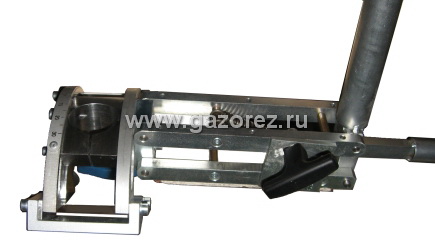

2. Кронштейн резака
3. Пульт управления (только для устройства с электроприводом)
4. Газокислородный резак (пропан или ацетилен по заказу)
5. Мундштук (сопло) для резки стенки трубы от 2 дл 250 мм (пропан Р № 0, 1, 2, 3, 4, 5, 6 или ацетилен AG № 0, 1, 2, 3, 4, 5, 6 по заказу)
6. Мундштук (сопло) нагревающее AGH № 0, 1, 2
7. Инструкция по эксплуатации


Дополнительное оборудование:


1. Шасси
2. Кронштейн под плазматрон
3. Удлиненный газокислородный резак


Фотогалерея
